LED нощна лампа

Един малък проект за една малка нощна лампа с малки светодиоди, малка кансумация, за малък бюджет, за малко време, но с много дълъг живот (според това на какви светодиоди сте случили). Такова е определението за поредното ми творение в стил “направи си сам”.

Какво е нужно за изпълнението на този проект? Ето списъкът с най-необходимото:

1. 12В адаптер или за предпочитане импулсен адаптер от някакво устройство
2. китайско фенерче с 10-12 светодиода с диаметър 5мм (на диодите, не на фенерчето)
3. подходящи резистори (използвайте евтин китайски мултимер или каквото друго имате и разбира се закона на Ом)
4. поялник и припой
5. малко проводници
6. макетно ножче или мини бормашина (някои използват марката Дремел като нарицателно)

Това плюс някои дребни неща, които се намират лесно е всичко, което ви е нужно. Първо ще започна с избора на захранване. Вече споменах, че е добре да се ползва 12В-ово. Токът зависи от броя използвани светодиоди, като при 12 е до 100 мА. Добре е ако разполагате със стабилизиран адаптер, за да е винаги еднакъв токът, течащ през светодиодите. Ако нямате такъв адаптер, можете да ползвате и обикновен и по желание да му добавите стабилизатор (интегрална схема с 3 крака на цена до 50 ст. – 7812). Свързването на светодиодите става в 4 успоредно свързани групи от по 3 последователно свързани светодиода и един резистор. (в моята схема 100 Ω) Ако не се досещате какво би представлявала тази схема, то най-добре не се захващайте да я правите, защото явно още не сте на достатъчно ниво с електротехниката. Имайки предвид, че китайските фенерчета се захранват от 3 батерии по 1,5 В, ще трябва да покажете майсторство с макетното ножче или бормашинката, за да прережете ненужните за проекта пътечки по платката със светодиодите. След като направите това, свързвате светодиодите и резисторите по споменатата схема. На снимките се вижда моят начин на свързване, който далеч не е най-добрият, нито най-качественият, но е достатъчно надежден. Вече си имате източник на светлина. Трябва обаче да го поставите в някаква кутия. Аз съм избрал кутийка от лента за фотоапарат. Компактно решение, което обаче може да ви донесе главоболия. Материалът се цепи лесно и следователно се обработва трудно. На снимките се вижда, че съм изрязъл капака и съм залепил с топло лепило платката. На задната страна на кутийката съм поставил бутонен превключвател с вграден светодиод. Това разбира се е просто за красота. Можете да използвате какъвто си искате ключ, който може да работи с ток от 100 мА, включително “мързеливи” ключета. Закрепянето на изработеното осветително тяло към някаква мебел зависи от конкретните обстоятелства, затова всеки сам може да си прецени как най-добре да го направи. Аз съм използвал две алуминиеви пръчки от ТВ антена, свързани с болт. Вертикалната е напъхана в дупка на леглото ми. Така мога да въртя лампата в различни посоки.

Не е зле да спомена една малка забележка. При едно фенерче е важна насочеността на светлинния сноп. Поради тази причина светодиодите, които се използват за направата на фенерчета са с малък ъгъл на излъчване и са насочени в една посока. За да се получи по-голям ъгъл на светене, можете с помощтта на поялника да разпоите светодиодите един по един и да пормените наклонът им. Мисля, че и това се забелязва на снимките долу. Това е малко трудно, но ако не бързате, ще се справите. Внимавайте да не остане някой извод не добре запоен.

Извинявам се, че не съм дал описание със снимки точка по точка, кое как се прави, но мисля, че така ще дам по-голяма свобода на вашето лично въображение и способности.

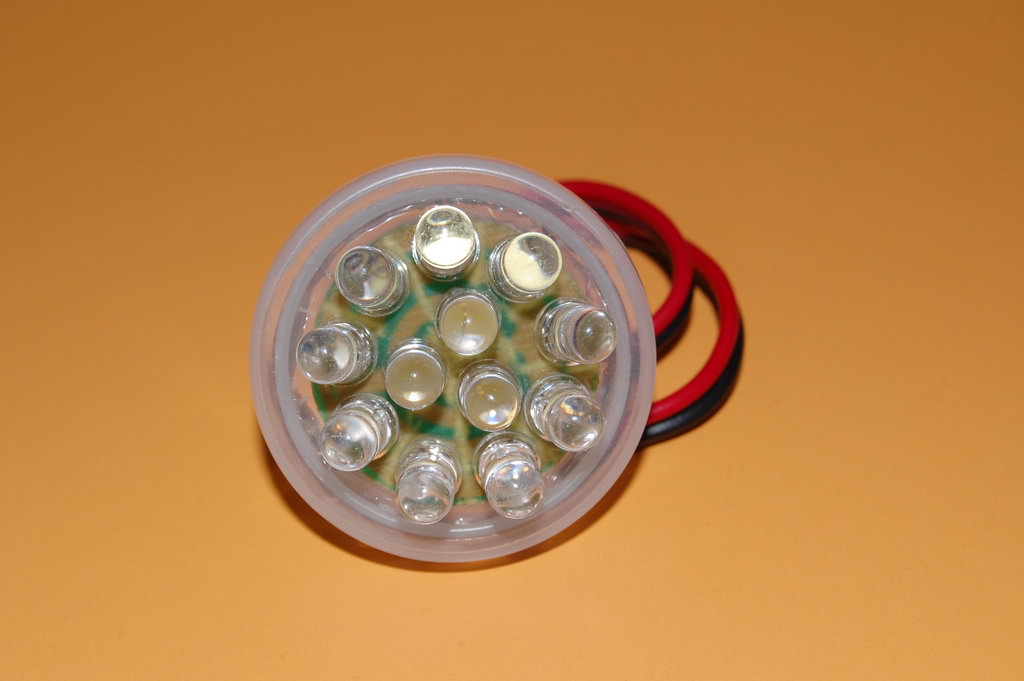

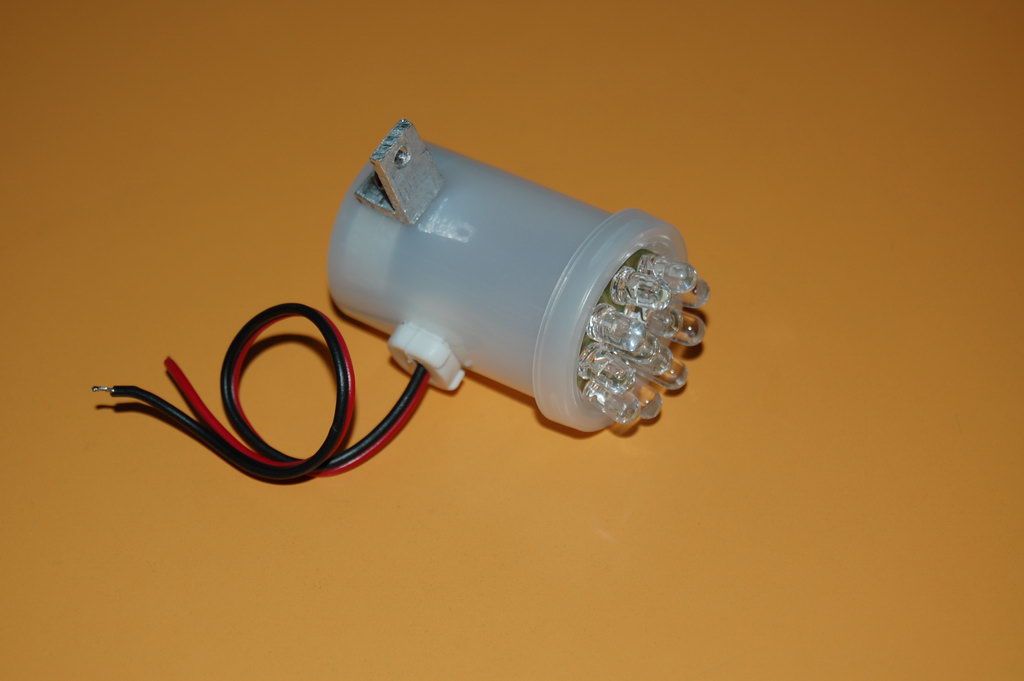

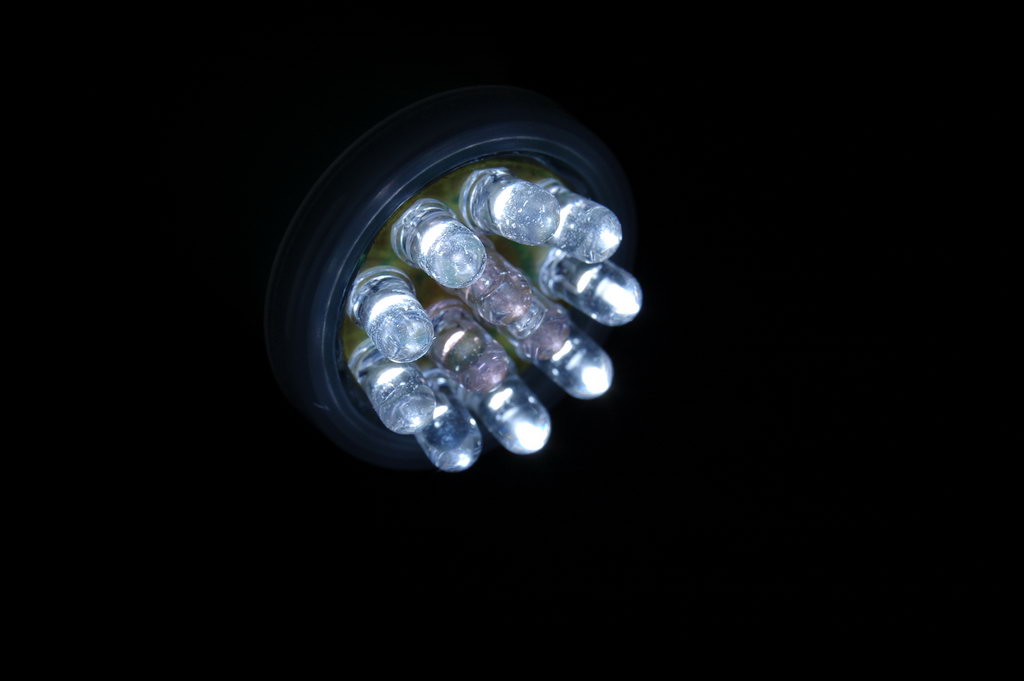

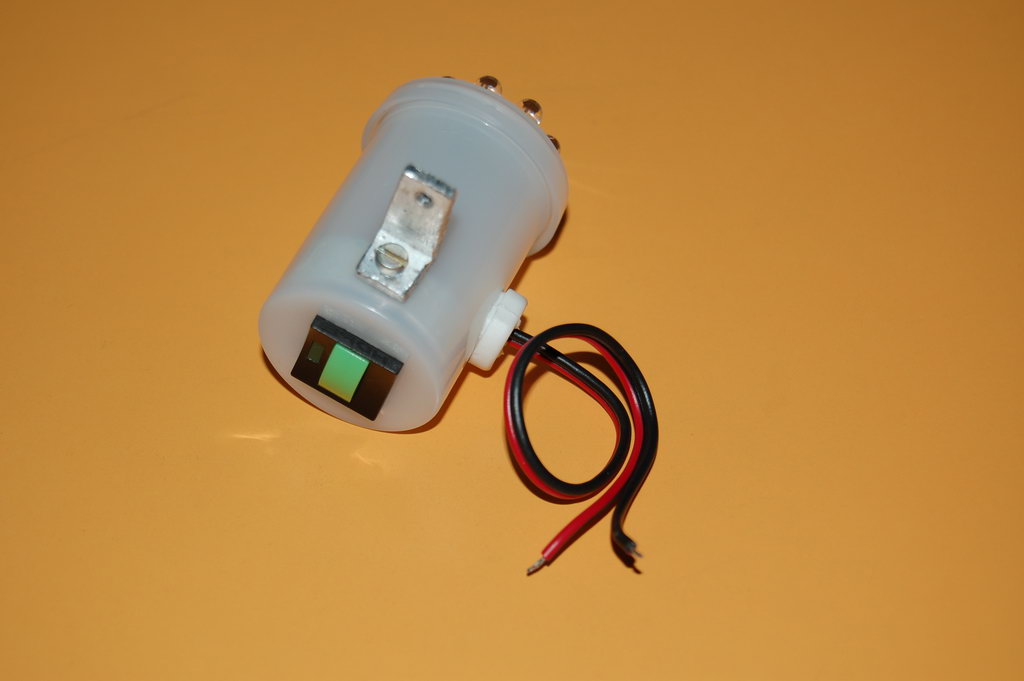

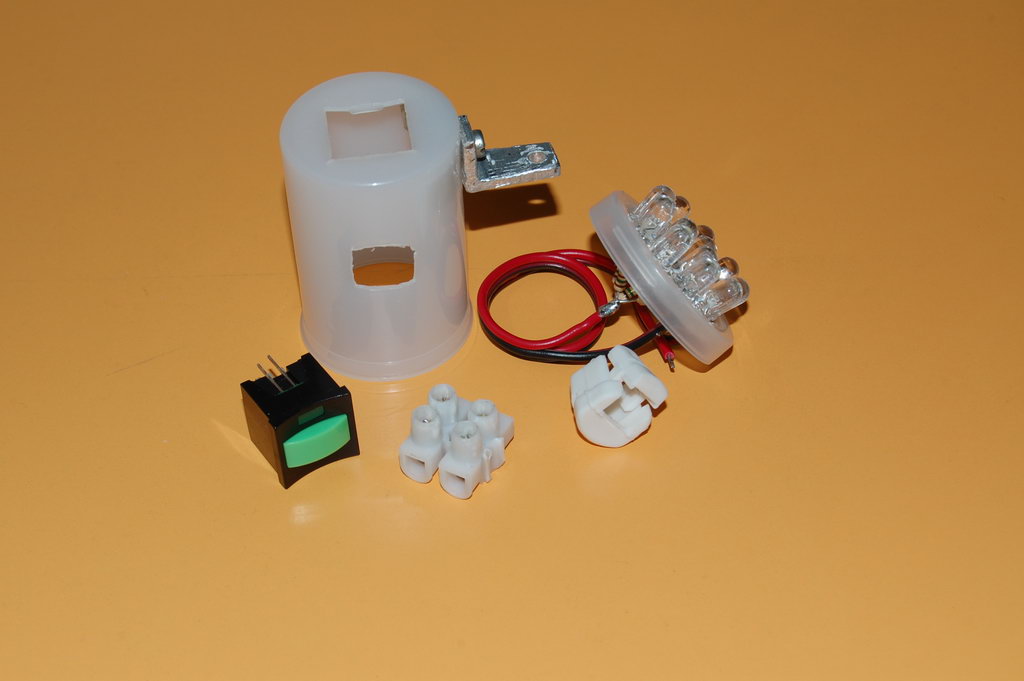

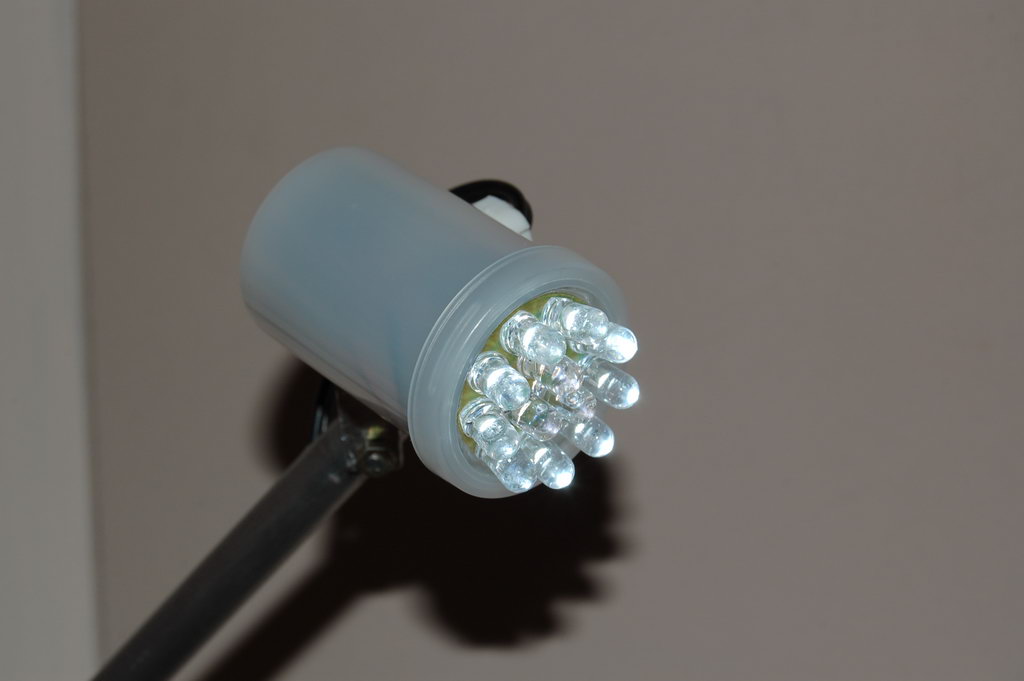

Ето и снимките:
