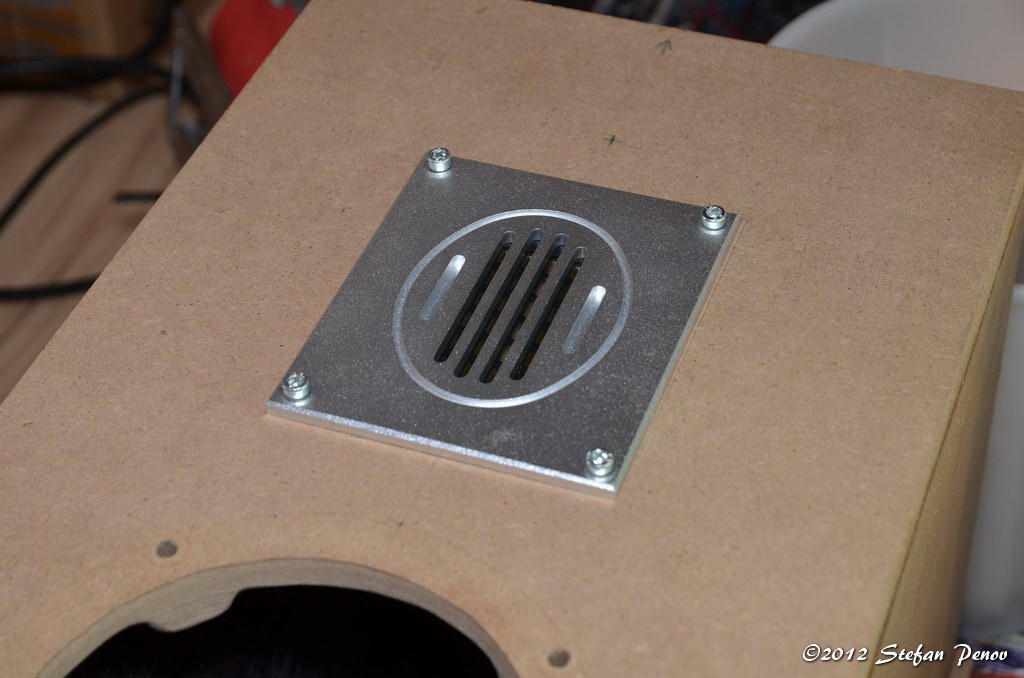

Проектът ми за MLTL тонколони с Jordan JX92 чакаше своя завършек с фурнир или боя, но преди това се сдоби с високочестотни лентови говорители HiVi Research RT1.3. Колкото и добри да са JX92, всички знаем, че няма нищо идеално. Както бе абсурдно да си мисля, че с 4-инчов говорител може отлично да се възпроизведе 30Hz, така е абсурдно да си мисля, че същият този говорител ще възпроизведе отлично високите честоти от музиката. Ето защо след като коригирах бас рефлекса, за да подобря ниските честоти, жертвайки тези под 40Hz, така реших да добавя лентов говорител, за да подобри високите честоти. Хубавото е, че предварително избрах проект, който позволява добавянето на втори говорител, а именно 35″ MLTL втора версия. Макар да не използвах Aurum Cantus G2 по идеята на Джим Грифин, крайният резултат засега ми харесва. На снимката по-долу се вижда монтираният вече лентов говорител. Предният му панел не е най-красивия възможен, но поне звучи добре.
Вероятно изглежда странно, че не съм използвал G2, а съм се спрял на говорител от HiVi Research. Първата причина за това е, че G2 можех да поръчам само от САЩ, което означава много дълго чакане, разправия с митници, плащане на мито и ДДС. Това изобщо не ми се понрави. Втората причина беше високата цена, която надминава дори тази на JX92. Третата причина беше, че няма къде да чуя този говорител и следователно трябва да го поръчам на сляпо и ако не ми хареса да се опитам да го продам, което е трудна задача в България. Затова се огледах за алтернатива. След известно време се спрях на RT1.3. Честотната му характеристика според производителя и почти праволинейна в по-голямата част от работния му спектър. Освен това цената му е в пъти по-ниска и дори да не ми хареса, мога да го прежаля. Като допълнение получих информация, че този говорител се използва в тонколони с цена от порядъка на 3000 Евро, което ми даде някакви надежди, че все пак си заслужава да му дам шанс.

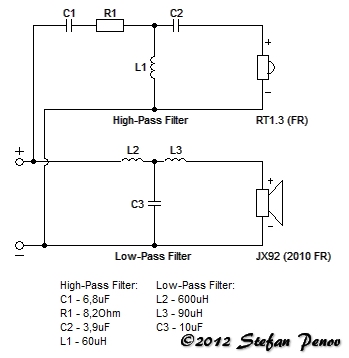

След кратко обмисляне реших да си опитам късмета и поръчах два говорителя заедно с компоненти за филтри. Това беше и първият ми сблъсък с проектиране на филтри. Както обикновено и това не беше толкова просто, колкото ми изглеждаше на пръв поглед. Благодарение на подходящ софтуер и помощ от хора с опит стигнах до следната схема.
Избрах филтър от трети ред и за двата говорителя, като за лентовия добавих и резистор за компенсиране на по-голямата чувствителност (92dB към 85dB за JX92). Избрах метал-оксинди безиндуктивни резистори Mundorf и полипропиленови кондензатори от същия производител. Бобините навих сам.

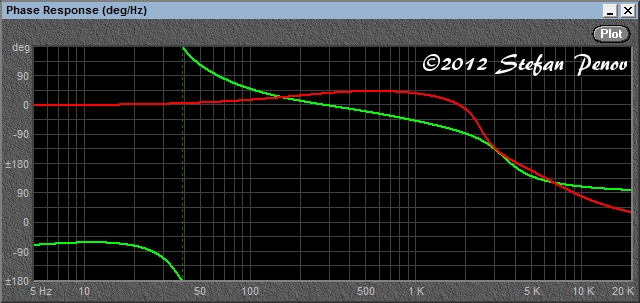

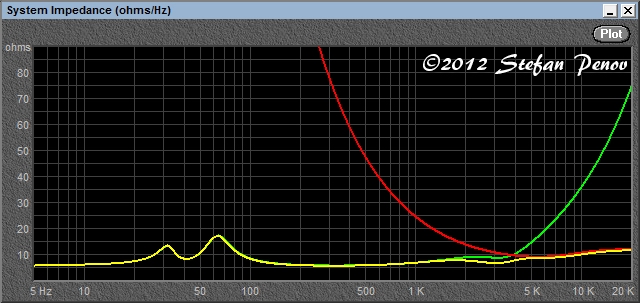

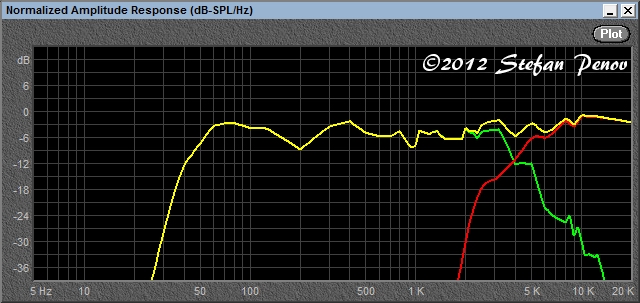

Софтуерът даде резултатите от графиките по-долу, като в сметките са включени освен параметрите на говорителите и техните честотни характеристики.
Резултатите не са идеални и вероятно могат да бъдат подобрени. Основната идея все пак беше постигната, а именно плавно свързване на честотните характеристики на двата говорителя и максимално близка фаза при честотата на срязване. За съжаление нямам възможност да измеря реалната честотна характеристика засега.
Приключвайки със симулациите, преминах към изработката на филтрите и монтажа на лентовите говорители в наличните тонколони.

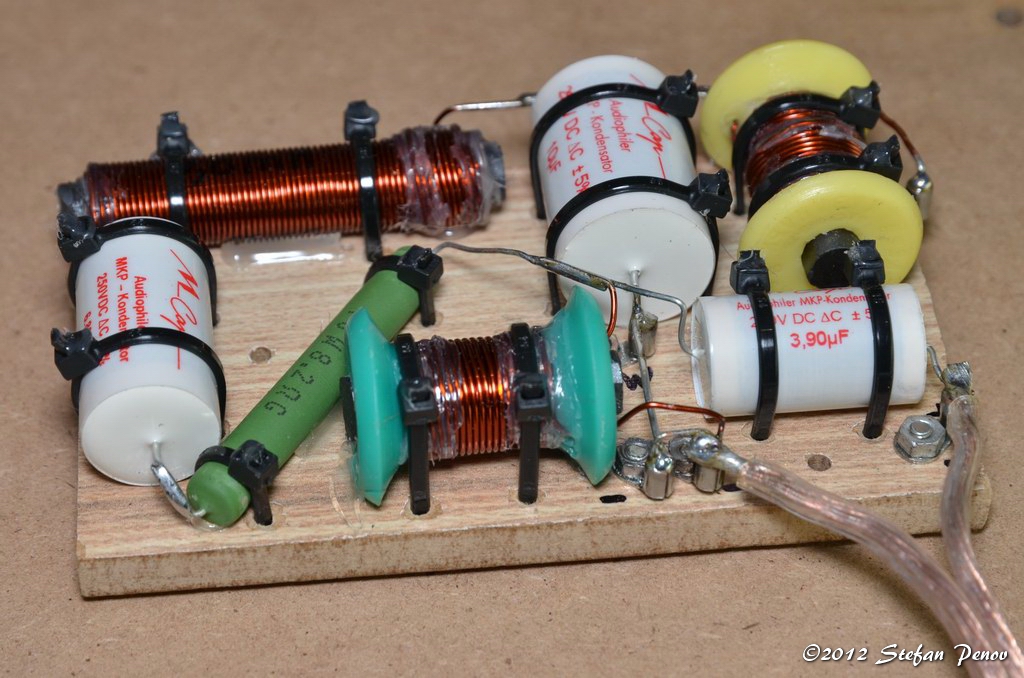

Във всички бобини са използвани цилиндрични феритни сърцевини, за да се постигне по-ниско постояннотоково съпротивление. По този въпрос има много “за” и “против”, така че няма да навлизам в подробности. Всички компоненти са поставени върху парчета ламиниран паркет (останали от първоначалните стойки на JX92) и са прикрепени с кабелни превръзки и лепило. Надявам се това да ги държи на мястото им и да не ми създават проблеми.

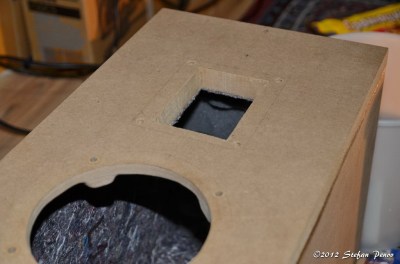

С помощта на бормашина и прободен трион направих нужните отвори за новите говорители.
За монтажа отново използвах набивни гайки и болтове (този път М4) в съответния цвят. Тъй като вече съм срещал проблем с лентов говорител в обема на басов, а нямах възможността да поставя моите в отделни обеми, използвах санитарен силикон за уплътняване на всички нужни места от задната страна на RT1.3. Ако говорителите не са добре уплътнени през тях започва да преминава въздух от създаденото от баса налягане в кутията и се чуват изкривявания. Не е изключено това да доведе до повреда.
Това е всичко засега. Дано скоро имам възможността да довърша напълно проекта.
