Две години след началото на проекта ми за MLTL тонколони с Jordan JX92 най-накрая той стигна своя край. Направих малка доработка, но повече съществени промени няма. Тонколоните се сдобиха с нова боя, крачета и по още един чифт конектори, даващи възможност за избор на свързване. Следващите снимки показват завършения вид на проекта.

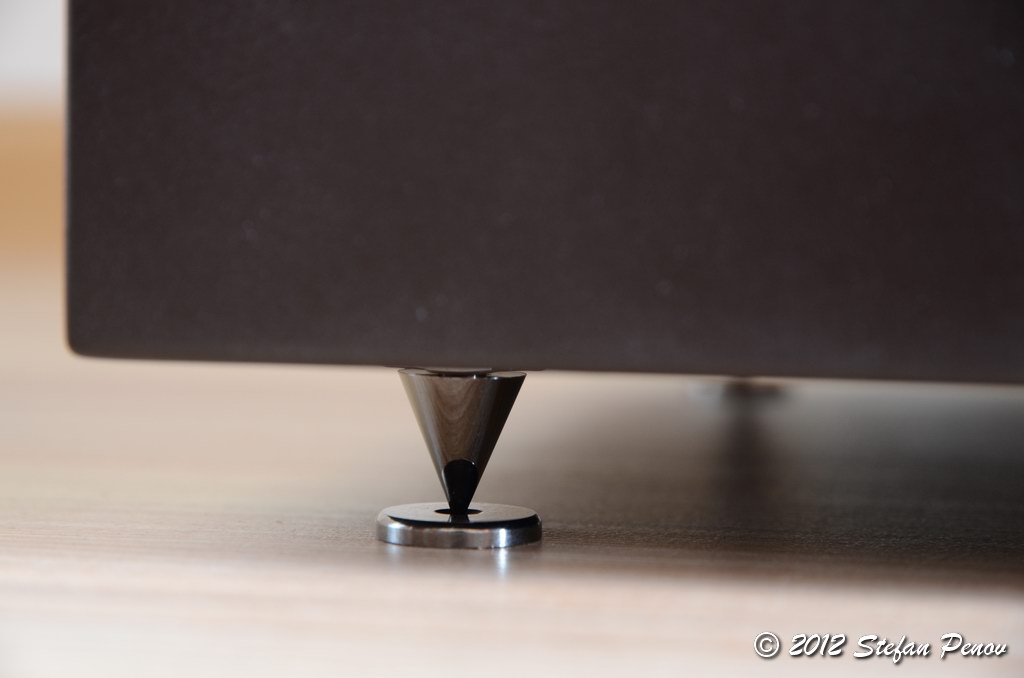

За разлика от сглобяването реших да не се опитвам боядисвам сам кутиите, тъй като не съм добър в това. За целта гласувах доверие на авто бояджия, купих качествена боя и зачаках резултата. За съжаление се оказа, че изборът ми на цвят изглежда различно от мострата и тонколоните не ставаха за гледане. На втория опит нещата се получиха. С минимални забележки поради липсата на специална камера за боядисване, която да пази от прах, резултатът е приятен за окото. Монтирах регулируеми метални крачета с цвят черен хром. Марката е Monacor, а цената достъпна.

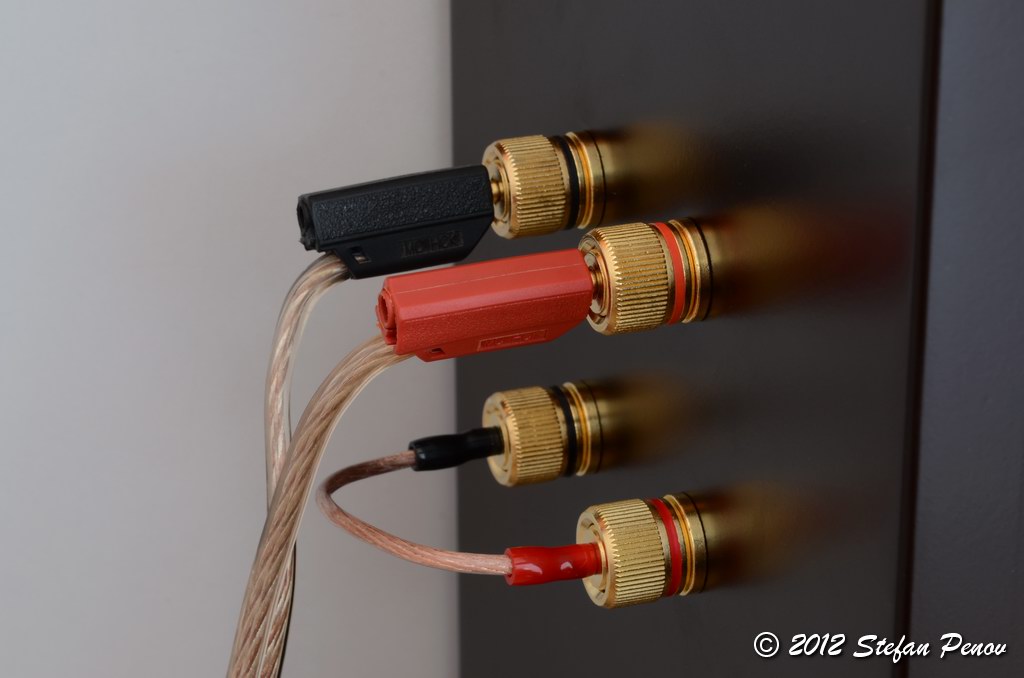

Доработката се състои в добавяне на още две клеми на задния панел. С тяхна помощ са възможни различни начини на свързване на говорителите. На пръв поглед изглежда като типичната конфигурация за bi-wiring, но схемата е друга в действителност. Долните две клеми прекъсват веригата между нискочестотния филтър и положителния извод на широколентовия JX92. Затова са премостени с кабел на снимката. Горните две клеми са входни за филтрите. При свързването от снимката тонколоните работят в двулентов режим. Ако веригата към широколентовия говорител се прекъсне, сигналът може да бъде подаден директно към него, а високочестотният остава несвързан. Така може да се слуша само JX92 в пълния му обхват. Тъй като конекторите на сигналния кабел позволяват последователно свързване, то е възможно да се свърже и високочестотният говорител заедно с нефилтриряния JX92, като така се подсилват високите честоти без да се ограничава широколентовия говорител. Допълнително смятам да пробвам още две стойности на резистора във високочестотния филтър, тъй като високите честоти ми се струват малко по-слаби от необходимото, а нямам доверие на наличната апаратура за измерване на честотната лента близо до 20kHz. Когато приключа и с тези опити, завършените тонколони ще бъдат окончателно сглобени като се използва фиксатор за резби, за да се избегнат нежеланите охлабвания от вибрациите. Освен това ще бъде поставена изолация под говорителите, за да се уплътни максимално кутията.
Слагам край на този дълъг проект и обръщам поглед към идеи за следващо начинание.
