Две години след началото на проекта ми за MLTL тонколони с Jordan JX92 най-накрая той стигна своя край. Направих малка доработка, но повече съществени промени няма. Тонколоните се сдобиха с нова боя, крачета и по още един чифт конектори, даващи възможност за избор на свързване. Следващите снимки показват завършения вид на проекта.
Continue reading “MLTL тонколони с Jordan JX92 – част III – финални доработки”
Проектът ми за MLTL тонколони с Jordan JX92 чакаше своя завършек с фурнир или боя, но преди това се сдоби с високочестотни лентови говорители HiVi Research RT1.3. Колкото и добри да са JX92, всички знаем, че няма нищо идеално. Както бе абсурдно да си мисля, че с 4-инчов говорител може отлично да се възпроизведе 30Hz, така е абсурдно да си мисля, че същият този говорител ще възпроизведе отлично високите честоти от музиката. Ето защо след като коригирах бас рефлекса, за да подобря ниските честоти, жертвайки тези под 40Hz, така реших да добавя лентов говорител, за да подобри високите честоти. Хубавото е, че предварително избрах проект, който позволява добавянето на втори говорител, а именно 35″ MLTL втора версия. Макар да не използвах Aurum Cantus G2 по идеята на Джим Грифин, крайният резултат засега ми харесва. На снимката по-долу се вижда монтираният вече лентов говорител. Предният му панел не е най-красивия възможен, но поне звучи добре.
Continue reading “MLTL тонколони с Jordan JX92 – част ІІ – добавяне на лентов говорител”
След дълга пауза е време за нещо ново в скромния ми сайт. В един момент от времето реших да си направя добри тонколони, които да слушам с удоволствие и в същото време да не са с цената на автомобил като тези, които се продават. Спрях се на небезизвестият високоговорител JX92s от Jordan. Този малък говорител се прилага успешно в различни любителски и серийно произвеждани тонколони. След обмисляне на най-разнообразни конструкции на озвучителните тела в продължение на около шест месеца се спрях на привидно най-простият вариант, а именно проект от сайта на производителя – 35″ MLTL втора версия.

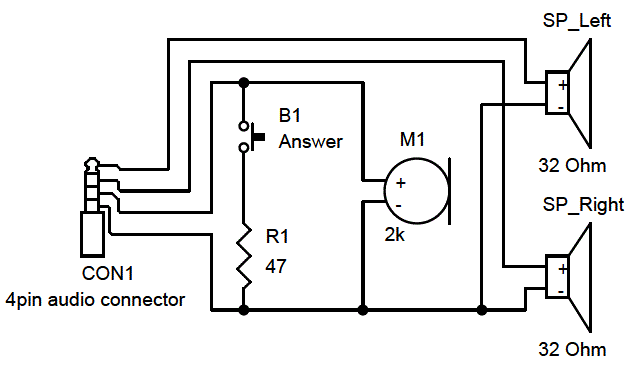

Аксесоарът “свободни ръце” WH-205 на NOKIA представлява стерео слушалки тип тапи, микрофон с щипка за закрепяне и бутон за приема/прекратяване на разговори. Съвместим е с моделите, разполагащи с 3,5мм AV конектор с 4 контакта. По същество не представлява нещо особено. Слушалките са с импеданс 32 Ω и приемливо качество на звука. Микрофонът е стандартен от капацитивен тип с импеданс 2 кΩ. На схемата по-долу се вижда колко просто е устройството. Принципът на работа е елементарен. При натискане на бутона се включва 47Ω резистор паралелно на микрофона, което мобилният телефон интерпретира като команда за примане/прекратяване на разговор. Използвайки тази схема лесно може да се приговят всякакви стандартни слушалки с микрофон за ползване с мобилен телефон. Разбира се е задължително да се използва подходящият конектор (3,5мм с 4 контакта). На схемата е показано точно кой контакт на конектора как е свързан с останалите компоненти.

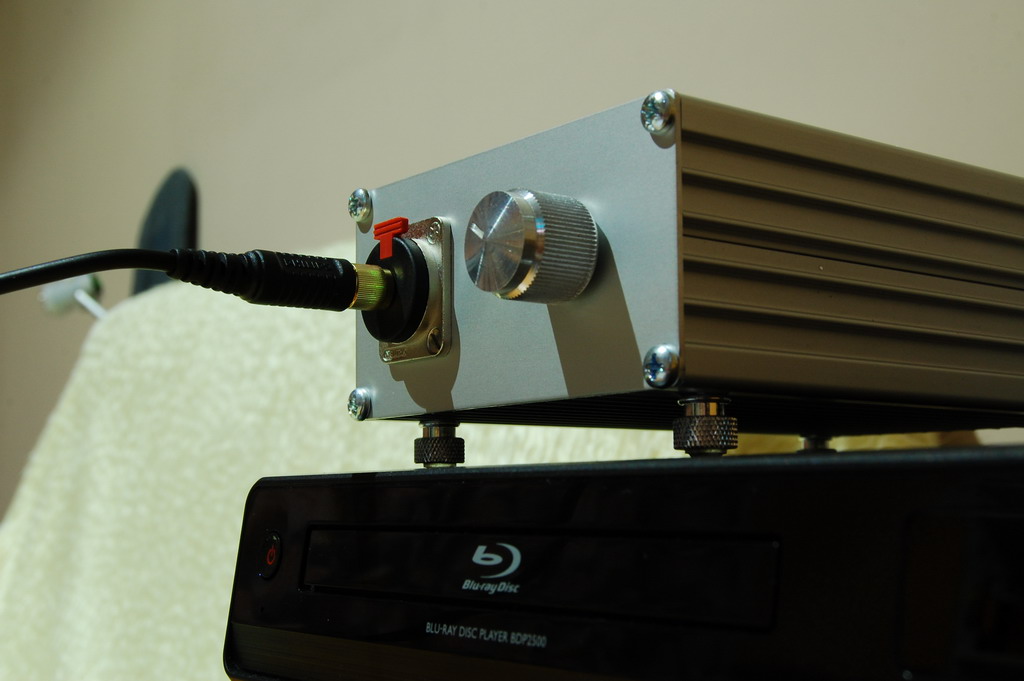

Дойде време да се довърши отдавна започнатият проект за слушалков усилвател с TPA6120A. След като в средата на август 2009-та приключих с изработката на платка за усилвателя и направих някои тестове, просто нямах възможност да приключа започнатото. Сега всичко си дойде на мястото и от една платка се стигна до завършено изделие. Финалният вариант помещава усилвателя заедно с тороидален трансформатор, стабилизатор и верига за забавено включване на изхода в приятна алуминиева кутия.
Continue reading “Усилвател за слушалки с TPA6120A2 част ІІ – завършено изделие”
