Инфрачервена web камера

В настоящата статия ще ви покажа един от най-лесните начини за превръщане на обикновена web камера в инфрачервена такава. Преди това е добре да се покаже разликата между това, което “вижда” стандартната камера и инфрачервената. На графиката по-долу са показани двата спектъра – видимият за човешкото око (лявата част) и инфрачервеният, който е невидим за хората (дясната част). Повечето обекти около нас излъчват съществено количество енергия в инфрачервения диапазон, дори когато излъчват малко във видимия. Същото се отнася разбира се и за отразената светлина. Използвайки това можем да видим с помощта на модифицираната камера, неща които иначе биха били невидими за нас, а също така можем да снимаме при много ниска осветеност.

Дойде ред и на упътването как най-лесно можете да модифицирате стандартна web камера в инфрачервена.

1. Като начало ще започнем с най-необходимите материали и инструменти. Започваме разбира се с web камера. Моята е марка  Trust. Задължително ще са необходими ножица, отвертка за разглобяване на камерата и парче от проявена лента за фотоапарат. Последното е и най-важното, тъй като от него зависи крайният резултат. За да е сполучлив, трябва това парче лента да е от началото, което винаги се осветява още при поставяне във фотоапарата. След като бъде проявена лентата, тази й част става черна на пръв поглед. Всъщност тя пропуска минимално количество светлина във видимия за човека диапазон, но пропуска целият инфрачервен диапазон.

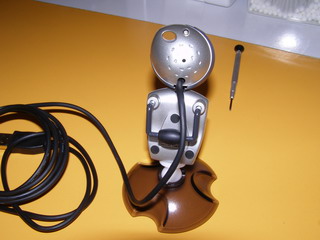

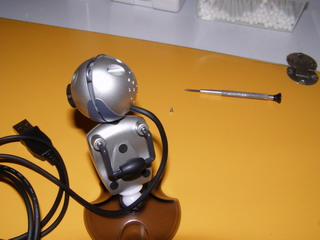

2. Локализирайте винтчетата, който трябва да премахнете, за да отворите корпуса.

Внимателно развийте винтчетата и опитайте да отворите корпуса без да прилагате сила, за да не го повредите. Когато успеете, трябва да видите нещо подобно на долната снимка.

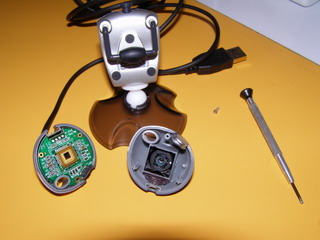

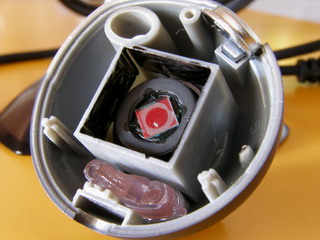

Това са двата основни компонента в една обикновена web камера, а именно платка съдържаща сензор и оптическа система. Можете да ги видите по-ясно на следващите 2 снимки.

3. При повечето web камери фокусировката се извършва ръчно, което позволява обективът лесно да се развие и извади. Това и трябва да се направи в нашия случай.

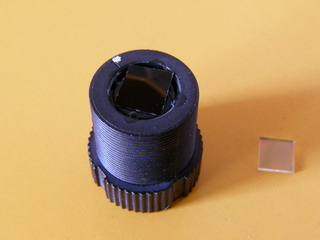

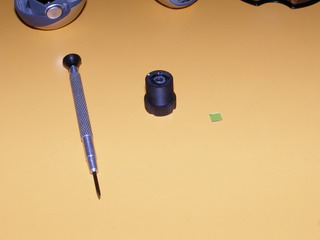

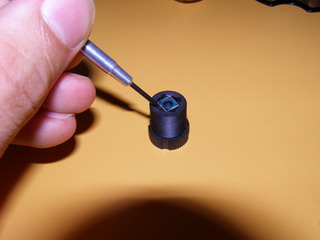

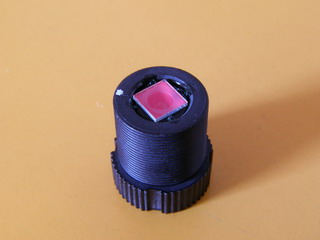

На снимката ясно се вижда червеникавият оттенък на малкото квадратно стъкълце във вътрешната страна на обектива. То представлява инфрачервен филтър, който се използва за блокиране на светлина в инфрачервеният спектър от достигане до сензора. Така полученият образ има по-изразени и реалистични цветове (доколкото една евтина web камера е в състояние да ги възпроизведе). За да може вашата камера да “вижда” в инфрачервеният спектър е необходимо този филтър да се премахне. Направете това внимателно с отвертка, за да запазите филтъра в случай, че някога решите да го върнете обратно. Обикновено той е леко залепен към обектива.

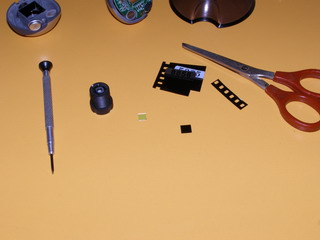

4. След като премахнете филтъра трябва да поставите на негово място нов, който върши точно обратното на премахнатия, а именно да пропуска инфрачервеният спектър и да спира видимия. Изрежете парче от фотолентата във формата на премахнатия филтър и го поставете на неговото място, като го залепите много внимателно в ъгълчетата с някакво моментно лепило. Внимавайте да не попадне лепило в централната му част, тъй като това ще попречи да минава светлина през него и цялият ви труд ще е на вятъра.

След като завършите тази операция върнете обективът на мястото му и сглобете камерата по обратния ред. Вече имате камера, която “вижда” в инфрачервеният диапазон.

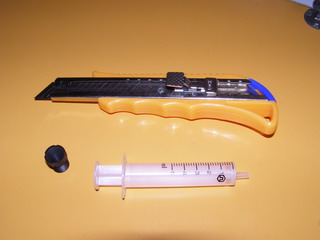

5. Ако пък искате да можете да махате този филтър и да слагате друг, то тогава ще трябва той да седи пред обектива вместо зад него. За да направите модификацията ще ви трябва макетно ножче и медицинска спринцовка с подходящ диаметър.

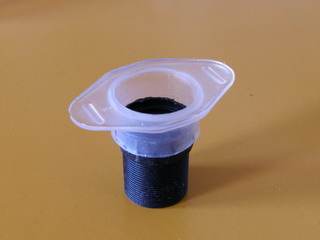

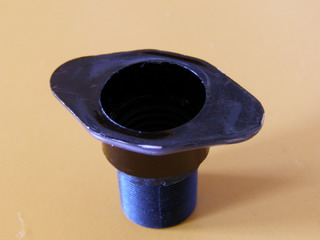

6. Изрежете парче от спринцовката, което да съдържа частта, която се държи при използването й. След това го поставете от предната страна на обектива.

Ако диаметрите на двата елемента не пасват точно, то тогава трябва да намерите начин това да стане. В моя случай съм използвал шлайфане на обектива.

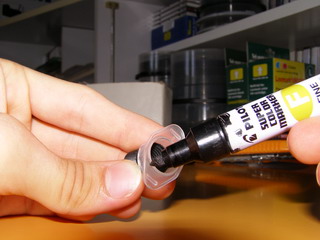

7. След като сте напаснали двата елемента е препоръчително да покриете прозрачната спринцовка с черна боя или за по-лесно да я оцветите с черен перманентен маркер. Така тя няма да отразява светлина, която да разваля и без това не добрия образ на такъв тип камера.

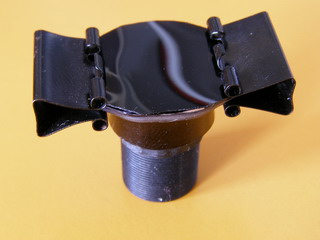

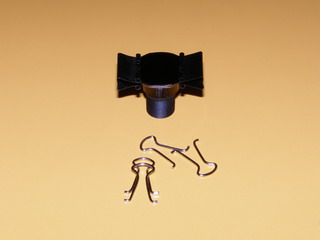

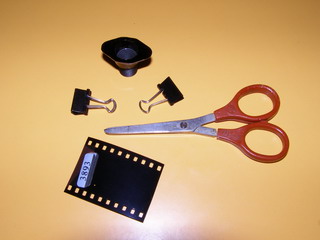

8. Сега е ред да изрежете филтър, който да има формата на челото на обектива, във вида в който сте го превели. За прикрепянето му към обектива ще използваме малки щипки, които можете да намерите във всеки магазин за офис консумативи.

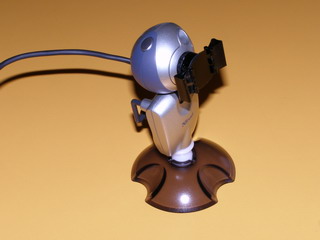

9. Единственото, което ви остава да направите е да върнете обектива на мястото му, а именно в камерата.

Нагласете фокусировката и се наслаждавайте на резултата. Ще се очудите колко добре се справя камерата при ниска осветеност в помещението, например вечер при слаба светлина от някоя малка лампа. Няколко примерни снимки на това, какво се вижда с инфрачервена камера и какво не. Когато махнете филтъра камерата ще “вижда” по-лошо цветовете, тъй като вече нищо не спира инфрачервената светлина.
